13 // ENADE_2005 (ID 656)

Conhecimentos Básicos de Engenharia > Física: Eletromagnetismo

0 pontos14 segundos

Diversos sistemas físicos amortecidos encontrados em engenharia podem ter seu comportamento expresso por meio de equações diferenciais ordinárias não-homogêneas de segunda ordem. A resolução desse tipo de equação envolve a obtenção da resposta y h(t) da equação diferencial homogênea associada, que expressa o comportamento do sistema livre de excitações externas, e a obtenção de uma solução particular yp(t) da equação não-homogênea. A soma de yp(t) e yh(t) fornece a solução geral da equação não-homogênea. A resposta livre permite identificar a freqüência das oscilações amortecidas (f) e a constante de amortecimento (k)do sistema. Considere que a resposta livre de um sistema seja dada pela função

y h(t) = 5e -kt cos(2 ft),

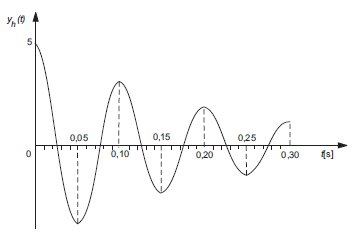

cujo gráfico está ilustrado na figura a seguir.

Considere que y p(t) = 5sen(100t) seja a solução particular da equação diferencial que representa o comportamento dinâmico do sistema cuja resposta livre está apresentada no texto. Assinale a opção que melhor esboça o gráfico da resposta completa do referido sistema, após transcorrido um minuto (t > 60 s).

•
•
•
•
•
